Rof Elektrooptický modulátor 1550nm LiNbO3 modulátor intenzity 50G
Funkcia
* Nízka vložná strata
* Vysoká šírka pásma
* Nízke polvlnové napätie
* Možnosť prispôsobenia
Aplikácia
⚫ ROF systémy
⚫ Kvantová distribúcia kľúčov
⚫ Laserové snímacie systémy
⚫ Modulácia postranného pásma
| Rof- Séria AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Prevádzková vlnová dĺžka | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
| Šírka pásma | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
| Strata vloženia | ＜5 dB | ＜5 dB | ＜5 dB | ＜5 dB | ＜4 dB | |||
| Extinkčný pomer @DC | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | |||
| VΠ @RF (1 kHz) | ＜3V | ＜3V | 4V | < 3,5 V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜5 V | <5V | <8V | <7V | ||
Informácie o objednávke
| Rof | AM | XX | XXG | XX | XX | XX |
| Typ: AM --- Modulátor intenzity | Vlnová dĺžka: 07---780nm 08---850 nm 10---1060 nm 13---1310nm 15---1550 nm | Šírka pásma: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitor PD:PD---S PD 00 --- Bez PD | Typ vlákna In-Out: PP---PM/PM
| Optický konektor: FA---FC/APC FP --- FC/PC SP --- Prispôsobenie |
R-AM-15-50G
Vlnová dĺžka 1550nm 50GHz modulátor intenzity
| Parameter | Symbol | Min | Typ | Max | Jednotka | ||||
| Optické parametre | |||||||||
| Prevádzková vlnová dĺžka | l | 1530 | 1550 | 1565 | nm | ||||
| Strata vloženia | IL | 4 | 5 | dB | |||||
| Optická návratová strata | ORL | -45 | dB | ||||||
| Prepnite pomer zhasnutia @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Dynamický pomer extinkcie | DER | 13 | dB | ||||||
| Optické vlákno | Vstupprístav | Panda PM Fujikura SM | |||||||
| výstupný port | Panda PM Fujikura SM | ||||||||
| Rozhranie optických vlákien | FC/PC、FC/APC Alebo podľa špecifikácie používateľa | ||||||||
| Elektrické parametre | |||||||||
| Prevádzková šírka pásma(-3dB) | S21 | 35 | 40 | GHz | |||||
| Polvlnové napätie Vpi | RF | @50 kHz |
| 5 | 6 | V | |||
| Zaujatosť | @Bias |
| 7 | 8 | V | ||||
| Strata elektrického návratu | S11 | -12 | -10 | dB | |||||
| Vstupná impedancia | RF | ZRF | 50 | W | |||||
| Zaujatosť | ZBIAS | 1M | W | ||||||
| Elektrické rozhranie | V(f) | ||||||||
Limitné podmienky
| Parameter | Symbol | Jednotka | Min | Typ | Max |
| Vstupný optický výkon | Pv, Max | dBm | 20 | ||
| Vstupné RF napájanie | dBm | 28 | |||
| predpätie | Vbias | V | -15 | 15 | |
| Prevádzková teplota | Hore | ℃ | -10 | 60 | |
| Skladovacia teplota | Tst | ℃ | -40 | 85 | |
| Vlhkosť | RH | % | 5 | 90 |

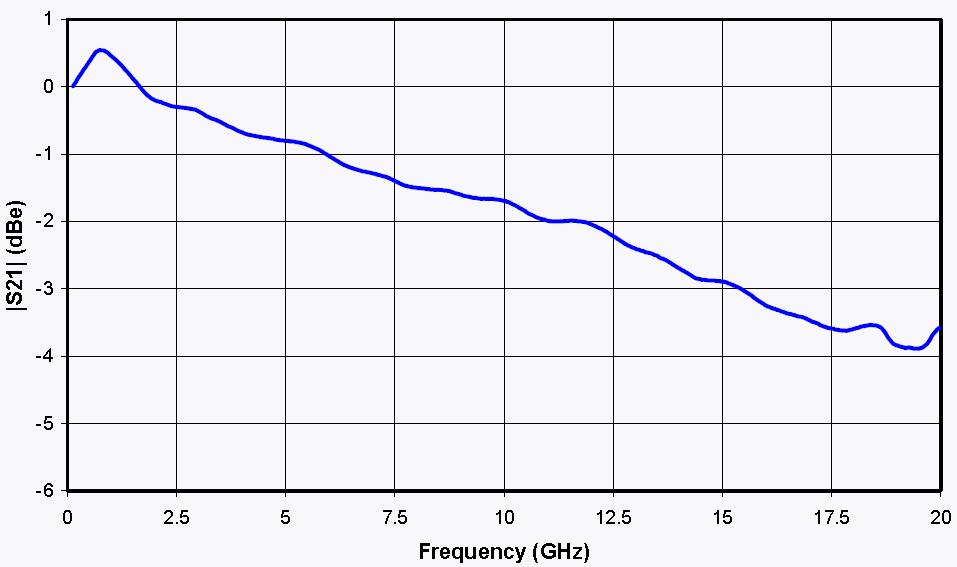

Krivka S21
&S11 Krivka
Krivky S21&S11
Mechanický diagram
| PORT | Symbol | Poznámka |
| In | Optický vstupný port | PM vlákno (125 μm/250 μm) |
| Vonku | Optický výstupný port | Možnosť PM a SMF |
| RF | RF vstupný port | SMA(f) |
| Zaujatosť | Riadiaci port predpätia | Predpätie 1,2, 34-N/C |
Rofea Optoelectronics ponúka produktový rad komerčných elektrooptických modulátorov, fázové modulátory, modulátory intenzity, fotodetektory, laserové svetelné zdroje, DFB lasery, optické zosilňovače, EDFA, SLD laser, QPSK moduláciu, pulzný laser, svetelný detektor, vyvážený fotodetektor, laserový ovládač , Optický zosilňovač, Optický merač výkonu, Širokopásmový laser, Laditeľný laser, Optický detektor, Ovládač laserovej diódy, Vláknový zosilňovač. Poskytujeme tiež mnoho konkrétnych modulátorov na prispôsobenie, ako sú fázové modulátory 1*4 poľa, modulátory s ultranízkym Vpi a ultravysokým pomerom extinkcie, ktoré sa primárne používajú na univerzitách a inštitútoch.
Dúfame, že naše produkty budú užitočné pre vás a váš výskum.
