Ultra kompaktný IQ modulačný regulátor predpätia Automatický regulátor predpätia
Funkcia
• Poskytuje tri nastavenia pre IQ modulátory nezávislé od modulačného formátu:
• Overené QPSK, QAM, OFDM, SSB
• Pripoj a hraj:
Nie je potrebná manuálna kalibrácia, všetko je automatické
• Ramená I, Q: ovládanie v režimoch Peak a Null Vysoký pomer extinkcie: max. 50 dB1
• Rameno P: ovládanie v režimoch Q+ a Q- Presnosť: ± 2◦
• Nízky profil: 40 mm (Š) × 28 mm (H) × 8 mm (V)
• Vysoká stabilita: plne digitálna implementácia Jednoduché použitie:
• Manuálna prevádzka s mini prepojkou Flexibilné OEM operácie cez UART2
• Dva režimy na zabezpečenie predpätia: a. Automatické riadenie predpätia b. Používateľom definované predpätie
Aplikácia
• LiNbO3 a ďalšie IQ modulátory
• QPSK, QAM, OFDM, SSB atď.
• Koherentný prenos
Výkon
Obrázok 1. Súhvezdie (bez ovládača)
Obrázok 2. Konštelácia QPSK (s ovládačom)

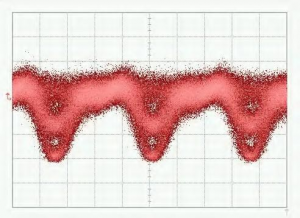

Obrázok 3. Vzor QPSK-Eye
Obrázok 5. Konštelačný vzor 16-QAM
Obrázok 4. Spektrum QPSK
Obrázok 6. Spektrum 16-QAM
Špecifikácie
| Parameter | Minimálna | Typ | Max | Jednotka |
| Kontrolný výkon | ||||
| Ramená I a Q sú ovládanéNula (minimálna) aleboVrchol (maximum) bod | ||||
| Pomer vymierania | MER1 | 50 | dB | |
| P rameno je ovládané zapnutéQ+(vpravo) kvadratúra) aleboQ-( vľavo kvadratúra) bod | ||||
| Presnosť pri štvornásobnom meraní | −2 | +2 | stupeň2 | |
| Čas stabilizácie | 15 | 20 | 25 | s |
| Elektrické | ||||
| Kladné napájacie napätie | +14,5 | +15 | +15,5 | V |
| Kladný výkonový prúd | 20 | 30 | mA | |
| Záporné napätie | -15,5 | -15 | -14,5 | V |
| Záporný výkonový prúd | 8 | 15 | mA | |
| Rozsah výstupného napätia | -14,5 | +14,5 | V | |
| Amplitúda chvenia | 1%Vπ | V | ||
| Optické | ||||
| Vstupný optický výkon3 | -30 | -8 | dBm | |
| Vstupná vlnová dĺžka | 1100 | 1650 | nm | |
1. MER označuje extinkčný pomer modulátora. Dosiahnutý extinkčný pomer je zvyčajne extinkčný pomer modulátora uvedený v technickom liste modulátora.
2. Upozorňujeme, že vstupný optický výkon nezodpovedá optickému výkonu vo vybranom bode predpätia. Vzťahuje sa na maximálny optický výkon, ktorý môže modulátor dodať do regulátora, keď sa predpätie pohybuje od −Vπ do +Vπ.
Používateľské rozhranie
Obrázok 5. Montáž
| Skupina | Prevádzka | Vysvetlenie |
| Obnoviť | Vložte prepojku a po 1 sekunde ju vytiahnite | Resetujte ovládač |
| Výkon | Zdroj napájania pre regulátor predpätia | V - pripája záporný pól napájacieho zdroja |
| V+ pripája kladný pól napájacieho zdroja | ||
| Stredný port sa pripája k uzemňovacej elektróde | ||
| Polárny1 | PLRI: Vložte alebo vytiahnite prepojku | bez prepojky: nulový režim; s prepojkou: špičkový režim |
| PLRQ: Vložte alebo vytiahnite prepojku | bez prepojky: nulový režim; s prepojkou: špičkový režim | |
| PLRP: Vložte alebo vytiahnite prepojku | bez prepojky: režim Q+; s prepojkou: režim Q- | |
| LED dióda | Neustále zapnuté | Práca v stabilnom stave |
| Zapnutie/vypnutie alebo vypnutie/zapnutie každých 0,2 s | Spracovanie údajov a hľadanie kontrolného bodu | |
| Zapnutie/vypnutie alebo vypnutie/zapnutie každú 1 sekundu | Vstupný optický výkon je príliš slabý | |
| Zapnutie/vypnutie alebo vypnutie/zapnutie každé 3 sekundy | Vstupný optický výkon je príliš silný | |
| Pokročilý prístup2 | Pripojte sa k fotodióde | Port PD pripája katódu fotodiódy |
| Port GND pripája anódu fotodiódy | ||
| Predpätie | In, Ip: Predpätie pre rameno I | Ip: Kladná strana; In: Záporná strana alebo uzemnenie |
| Qn, Qp: Predpätie pre rameno Q | Qp: Kladná strana; Qn: Záporná strana alebo uzemnenie | |
| Pn, Pp: Predpätie pre rameno P | Pp: Kladná strana; Pn: Záporná strana alebo uzemnenie | |
| UART | Ovládanie ovládača cez UART | 3.3: Referenčné napätie 3,3 V |
| GND: Uzemnenie | ||
| RX: Príjem z ovládača | ||
| TX: Vysielanie ovládača |
1 Polár závisí od RF signálu systému. Ak v systéme nie je RF signál, polár by mal byť kladný. Ak má amplitúda RF signálu väčšiu ako určitú úroveň, polár sa zmení z kladného na záporný. V tomto čase sa nulový bod a bod vrcholu navzájom prepnú. Bod Q+ a bod Q- sa tiež navzájom prepnú. Prepínač poláru umožňuje používateľovi zmeniť polár.
priamo bez zmeny prevádzkových bodov.
2Na výber je iba jedna možnosť: použitie riadiacej fotodiódy alebo použitie modulačnej fotodiódy. Použitie riadiacej fotodiódy pre laboratórne experimenty sa odporúča z dvoch dôvodov. Po prvé, riadiaca fotodióda má zaručené vlastnosti. Po druhé, je jednoduchšie nastaviť intenzitu vstupného svetla. Ak používate internú fotodiódu modulátora, uistite sa, že výstupný prúd fotodiódy je presne úmerný vstupnému výkonu.
