Rof Elektrooptický modulátor 1064nm Eo modulátor fázový modulátor 10G

Stručný popis:

Fázový modulátor LiNbO3 sa široko používa vo vysokorýchlostných optických komunikačných systémoch, laserovom snímaní a ROF systémoch kvôli dobrému elektrooptickému efektu. Séria R-PM založená na Ti-difúznom a APE...

technológia, má stabilné fyzikálne a chemické vlastnosti, ktoré dokážu splniť požiadavky väčšiny aplikácií v laboratórnych experimentoch a priemyselných systémoch.

Pošlite nám e-mail STIAHNUŤ

Detaily produktu

Rofea Optoelectronics ponúka optické a fotonické elektrooptické modulátory

Značky produktov

Funkcia

⚫ Nízky vložený útlm

⚫ Udržiavanie polarizácie

⚫ Nízke polvlnové napätie

⚫ Možnosť duálnej polarizácie

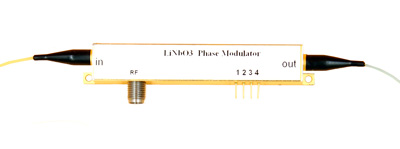

Elektrooptický modulátor fázový modulátor fázový modulátor LiNbO3 modulátor LiNbO3 modulátor fázový modulátor s nízkym Vpi

Aplikácia

⚫ Optická komunikácia

⚫ Kvantová distribúcia kľúčov

⚫ Laserové senzorické systémy

⚫ Posun frekvencie

Parameter

Parameter		Symbol		Minimálna	Typ	Max	Jednotka
Optické parametre
Prevádzkovévlnová dĺžka		l		1030	1060	1100	nm
Vložený útlm		IL			3	3,5	dB
Optická strata odrazu		ORL				-45	dB
Pomer extinkcie polarizácie		ZA		20			dB
Optické vlákno	Vstupprístav			980nm PM vlákno (125/250μm)
	výstupprístav			980nm PM vlákno (125/250μm)
Rozhranie optických vlákien				FC/PC, FC/APC alebo prispôsobenie
Elektrické parametre
Prevádzkovéšírka pásma()-3 dB)			S₂₁	10	12		GHz
Polvlnové napätie pri 50 kHz			V_Π		3,5	4,0	V
Elektrickéalstrata návratnosti			S₁₁		-12	-10	dB
Vstupná impedancia			Z_RF	50			W
Elektrické rozhranie				K(f)

Limitné podmienky

Parameter	Symbol	Jednotka	Minimálna	Typ	Max
Vstupný optický výkon	P_{v, Max}	dBm			20
Ivstupný RF výkon		dBm			33
Prevádzkovéteplota	Hore	℃	-10		60
Skladovacia teplota	Test	℃	-40		85
Vlhkosť	RH	%	5		90

Charakteristická krivka

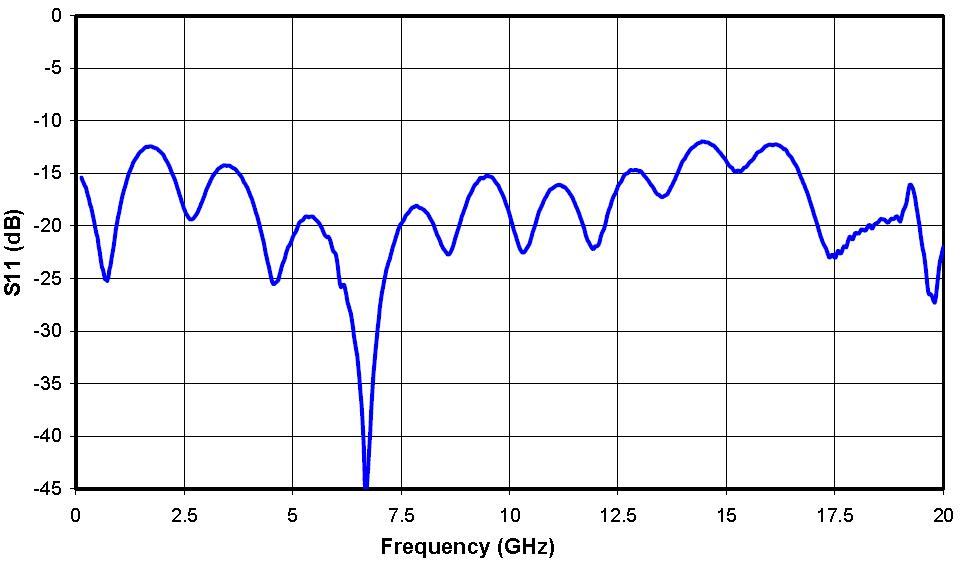

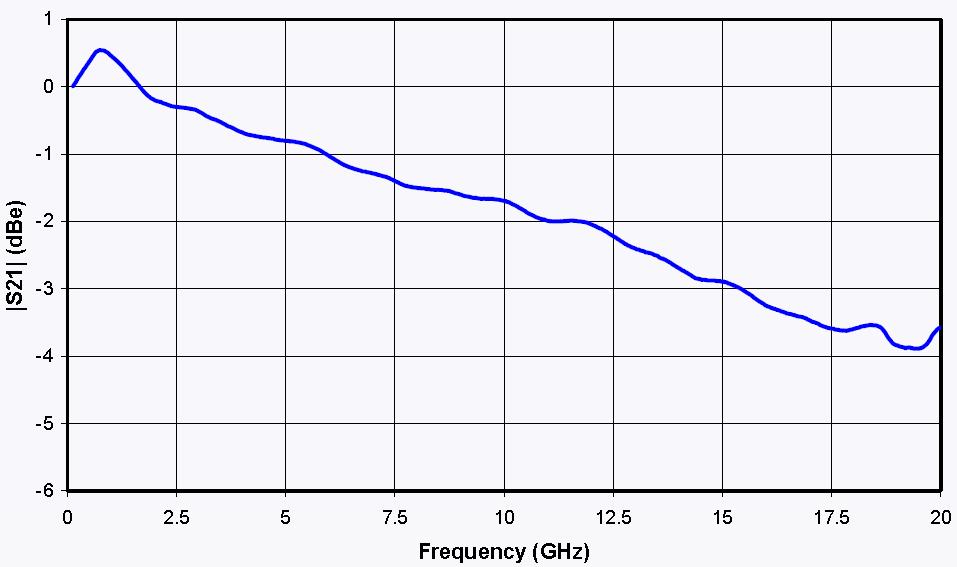

Krivka S11 a S21

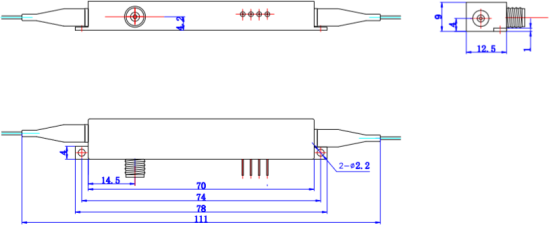

Mechanická schéma (mm)

Informácie o objednávke

PORT	Symbol	Poznámka
V	Optický vstupný port	Možnosť PM Fiber a SM Fiber
Von	Optický výstupný port	Možnosť PM Fiber a SM Fiber
RF	Vstupný port RF	K(f)
Zaujatosť	Port riadenia predpätia	1,2,3,4-N/C (možnosť predpätia)

* Ak máte špeciálne požiadavky, kontaktujte, prosím, náš obchodný zástupca.
